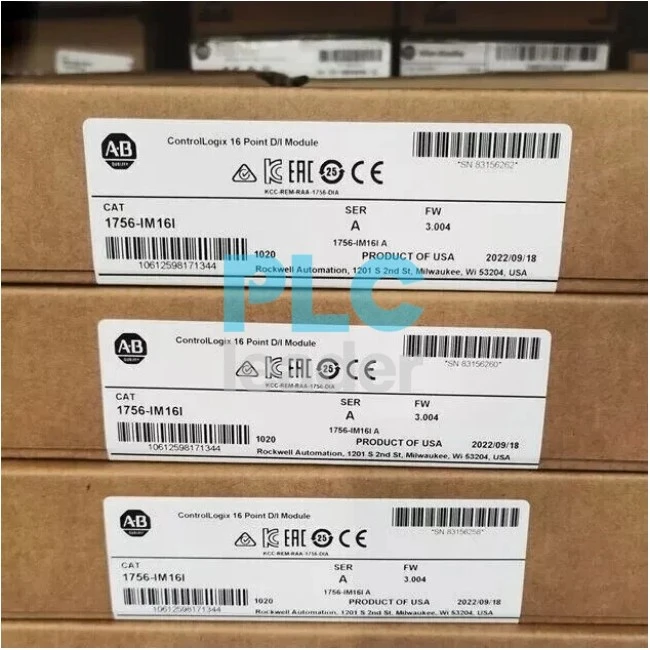

ControlLogix 16 ポイント D/I モジュール
のアレン-ブラッドリー 1756-IM16IACデジタル入力モジュールです。ポイント絶縁ごとに個別に絶縁された 16 個の入力があり、状態の変化と入力フィルタ時間を構成できます。 1756 ControlLogix シャーシと互換性があり、シャーシに接続するには 1756-TBS6H または 1756-TBCH 36 ピンの取り外し可能な端子台ハウジング (RTB) が必要です。 1756-IM16I の動作電圧範囲は 159 ～ 265 ボルト AC、最大突入電流は 250 ミリアンペア、電圧カテゴリは 240 ボルト AC 50/60 ヘルツです。バックプレーン電流は 5 ボルトで 100 ミリアンペア、24 ボルトで 3 ミリアンペアで、バックプレーンの合計電力は 0.58 ワットです。このモジュールの最大消費電力は摂氏 60 度で 5.8 ワット、熱放散は 19.78 BTU/時です。 1756-IM16I には、オフ状態からオン状態に移行するとき、またはその逆のときにバックプレーン入力遅延時間がかかります。 「オフ」から「オン」までは、入力遅延時間は最大 10 ミリ秒のハードウェア遅延時間に入力フィルタ時間 (1 または 2 ミリ秒でユーザーが選択可能) を加えたものですが、「オン」から「オフ」までは、最大 8 ミリ秒のハードウェア遅延時間と入力フィルタ時間 (9 ミリ秒または 18 ミリ秒でユーザーが選択可能) を加えたものになります。
技術仕様
| 品番/カタログNo. | 1756-IM16I |
| シリーズ | ControlLogix |
| モジュールの種類 | 絶縁型デジタル入力モジュール |
| 入力 | 16 個の個別に絶縁された入力 |
| 入力電圧 | AC240ボルト |
| 動作電圧範囲 | 159 ～ 265 ボルト AC |
| 入力遅延時間 | プログラム可能な9または18ミリ秒 |
| 最小動作電流 | AC159ボルト、60ヘルツで5ミリアンペア |
| 最大動作電流 | AC265ボルト、60ヘルツで13ミリアンペア |
| 最大入力電流、オフ状態- | 2.5ミリアンペア |
| 消費電力(最大) | 摂氏60度で5.8ワット |
| 取り外し可能な端子台 | 1756-TBCH、1756-TBS6H |
| UPC | 10612598171344 |
応用分野
1. プロセス業界の主要パラメータのモニタリング
の1756-IM16Iこのモジュールは、16- チャンネルの高精度アナログ入力機能を備え、石油化学、製薬、その他のプロセス産業で広く使用されています。-温度、圧力、流量などの主要なプロセスパラメータをリアルタイムで収集し、ControlLogix コントローラと連携して閉ループ制御を実現します。 ±0.1% の測定精度とチャネル分離設計により、反応器や蒸留塔などの複雑なシナリオにおけるデータの信頼性が保証されます。このモジュールの採用後、製油所ではデータ取得効率が 40% 向上し、信号干渉による異常停止が減少しました。
2. エネルギー管理システムのデータ取得
風力発電、太陽光発電、その他の新エネルギー源の分野で、このモジュールはバッテリー電圧、電流、周囲温度の複数のグループを同時に監視するために使用され、4-20mA および ±10V の複数の信号タイプをサポートします。内蔵のワイヤ抵抗補償機能により、長距離伝送信号の精度が大幅に向上します。-特定のエネルギー貯蔵発電所に導入された後、バッテリーパックの健康状態のリアルタイム評価が実現され、予知保全の精度は 92% に達しました。
3. インテリジェント機器のマルチセンサー統合-
半導体装置やテストベンチなど、複数のセンサーの同期取得が必要なシナリオでは、0.5ms/chのスキャン速度とプログラマブルなフィルタリング機能を利用できます。1756-IM16Iひずみゲージや変位センサーなどの微弱な信号を正確に処理できます。このモジュールは HART プロトコル通信をサポートしており、スマート トランスミッタに直接接続してシステム アーキテクチャを簡素化できます。ウェーハ製造のアプリケーション事例では、その信号の安定性により装置の校正サイクルが 3 倍延長されることが示されています。
